高速回転機の
制作トライ

令和2年度中小企業等事業再構築促進補助金事業：
海外企業との戦略的提携によるエアコンプレッサー
及びマイクロブロアー完成品の製造

超精密な金属加工技術を必要とし、
誰もなし得なかった領域。
3Dプリンターが挑戦する。

挑戦

世界初

2倍の高速回転数を
実現可能にする開発のひみつ

金属加工のプロである伊福精密の工作精度は、
はめあいの寸法公差を±0.002まで
小さくすることができます。

はめあい寸法公差を最適化することと、
特殊な形状のベアリングを使用することで、
既製品では5万〜8万の回転数を、
18万〜20万回転までアップすることが可能です。

ワンストップで超高精度な加工と組立を実現する生産システムを独自で開発し、加工上のハードルを下げました。

このことにより、ハメ合い寸法公差を最適化して最大±0.005まで公差を緩和することに成功しています。

全動圧空気軸受けの特許保有企業である海外企業と共同し、製造・組立・調整ノウハウを確立しました。

部品製造の技術、ハメ合い公差緩和アプリ、超高速回転に適応できる部品の単体・複合体バランスの最適化技術にて、ワンストップにて超高速回転体（タービン機構、コンプレッサー機構）の製造が可能な生産システムを構築しました。

より高精度により無駄を無くした生産システムです。

ワンストップ製造フロー

同じ工場環境下で仕上げ加工を実施し、公差緩和を実現中心部品を先に製造し、そのシャフト完成に対するハメ合いを公差設計

ハメ合い寸法公差±0.002以下にて設計された製品を、独自のノウハウと自動公差緩和計算アプリにて公差を緩和できる部分を探し出し、どうしても加工が困難な部位の加工精度を低減させる事で不良率の低減や加工のしやすさを広げた上で、製造を進める製造フロー

特許出願中

特願2021-185822: 3次元造形物製造支援方法及び装置

メインシャフト作成
シリアル刻印

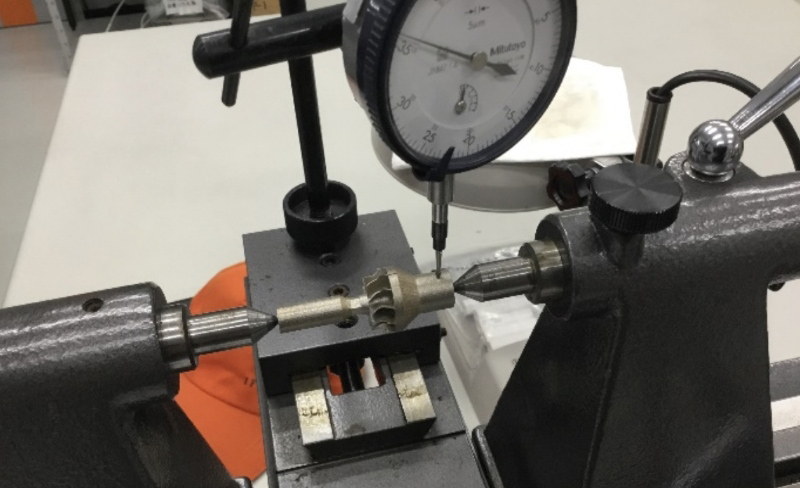

メインシャフト実測
測定値を入力
(フォーム)
メインシャフトの使用
可否判断
回転側公差計算
ホルダー側公差計算
計算公差による
部品製造
シリアルから組立

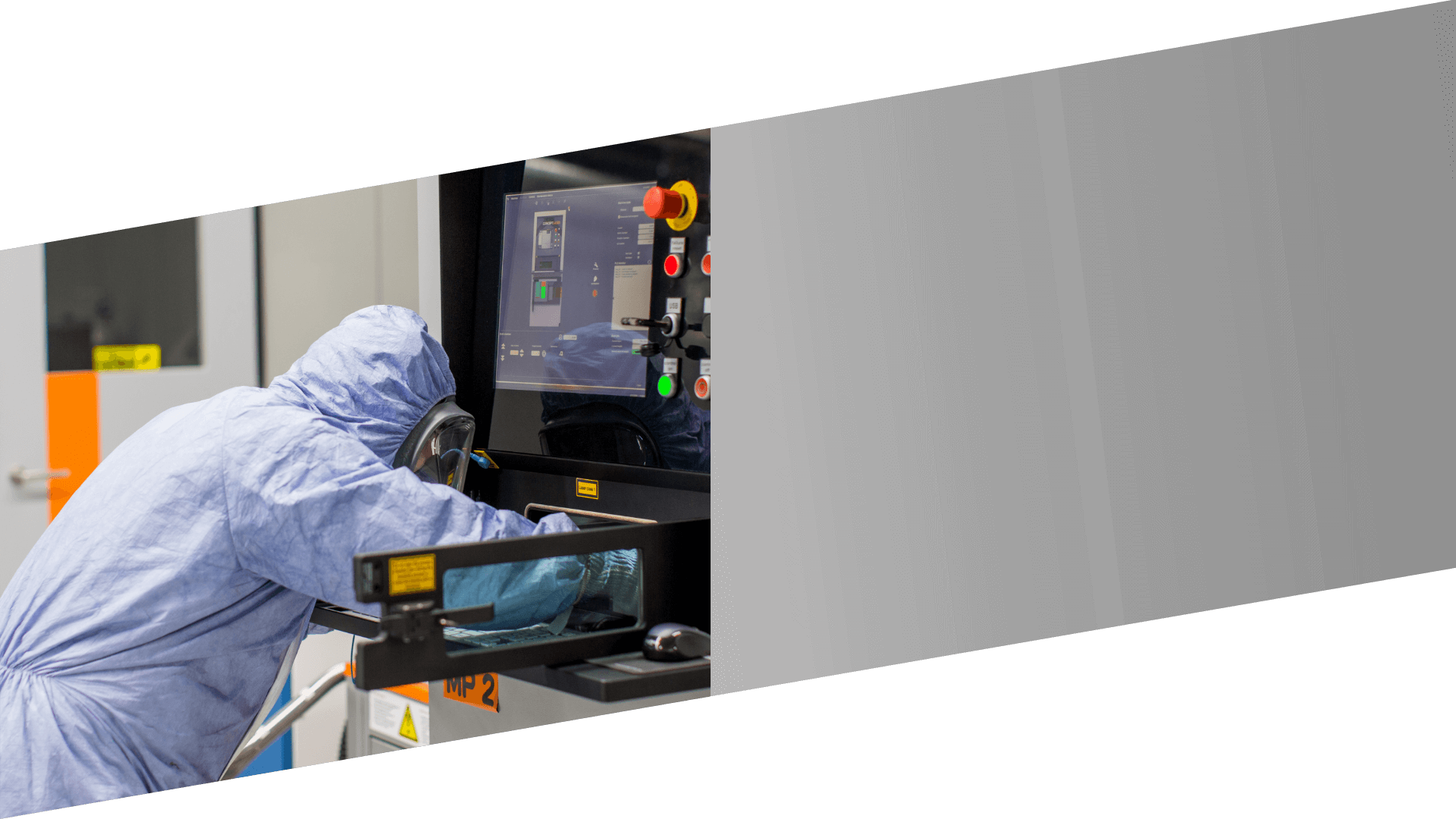

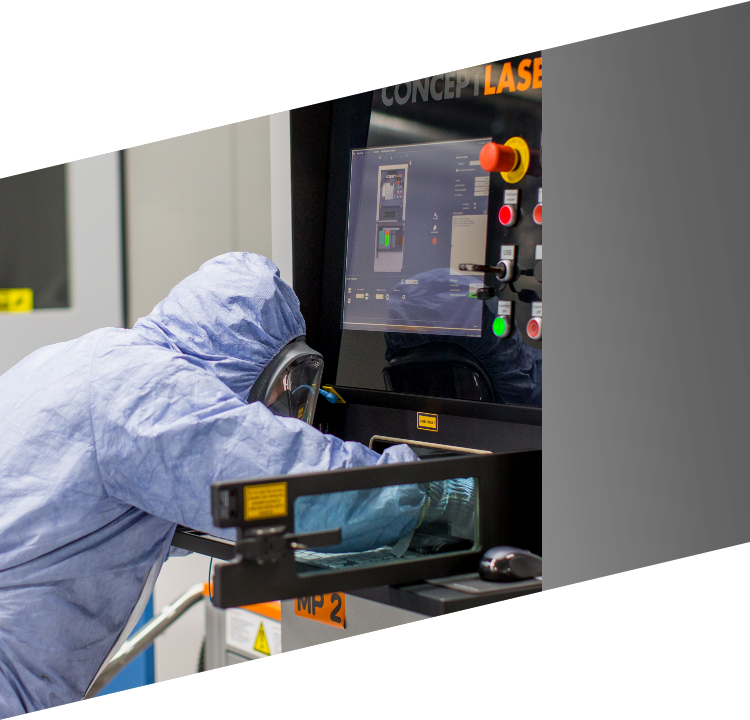

3Dデータを参照し、素材を積み重ねて部品を製造するAM
(Additive Manufacture：アディティブマニュファクチャリング、積層造形法)技術を利用し、
3Dプリンターによる、より少量での生産と、
より高精度な加工を可能としています。

制作事例

2倍の主軸回転数を実現した

超高速回転マイクロブロワー

定格回転数

100,000 回転/分

他社既存製品 45,000回転/分

超小型化従来品の約 80%

W52×D40×H40mm

他社既存製品 65×50×40mm

寿命

約 3~5 倍

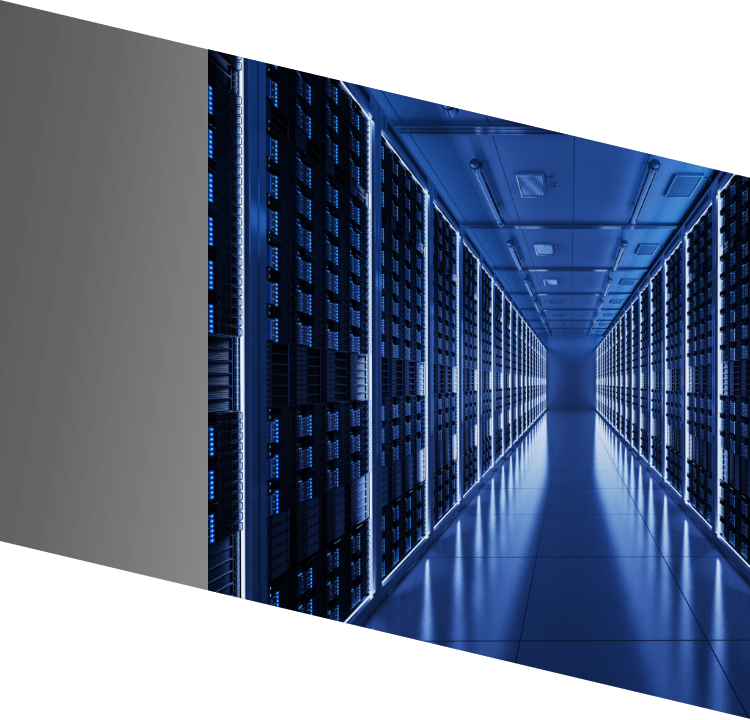

用途高密度サーバーのファンモーターに。
省電力、高冷却、省スペース、
OPEXを節減します。

AI（人工知能）や5G（第5世代移動通信システム）関係に
対応した高密度サーバーは、
省電力、高冷却、省スペースといった
OPEXの節減を求められています。

1/2 の流量で圧縮を可能にする

コンプレッサー

定格回転数

180,000 回転/分

他社既存製品 100,000回転/分

超小型化従来品の約 45%

W90×D120×H240mm

他社既存製品 200×450×650mm

驚きの圧縮性能と燃焼効率

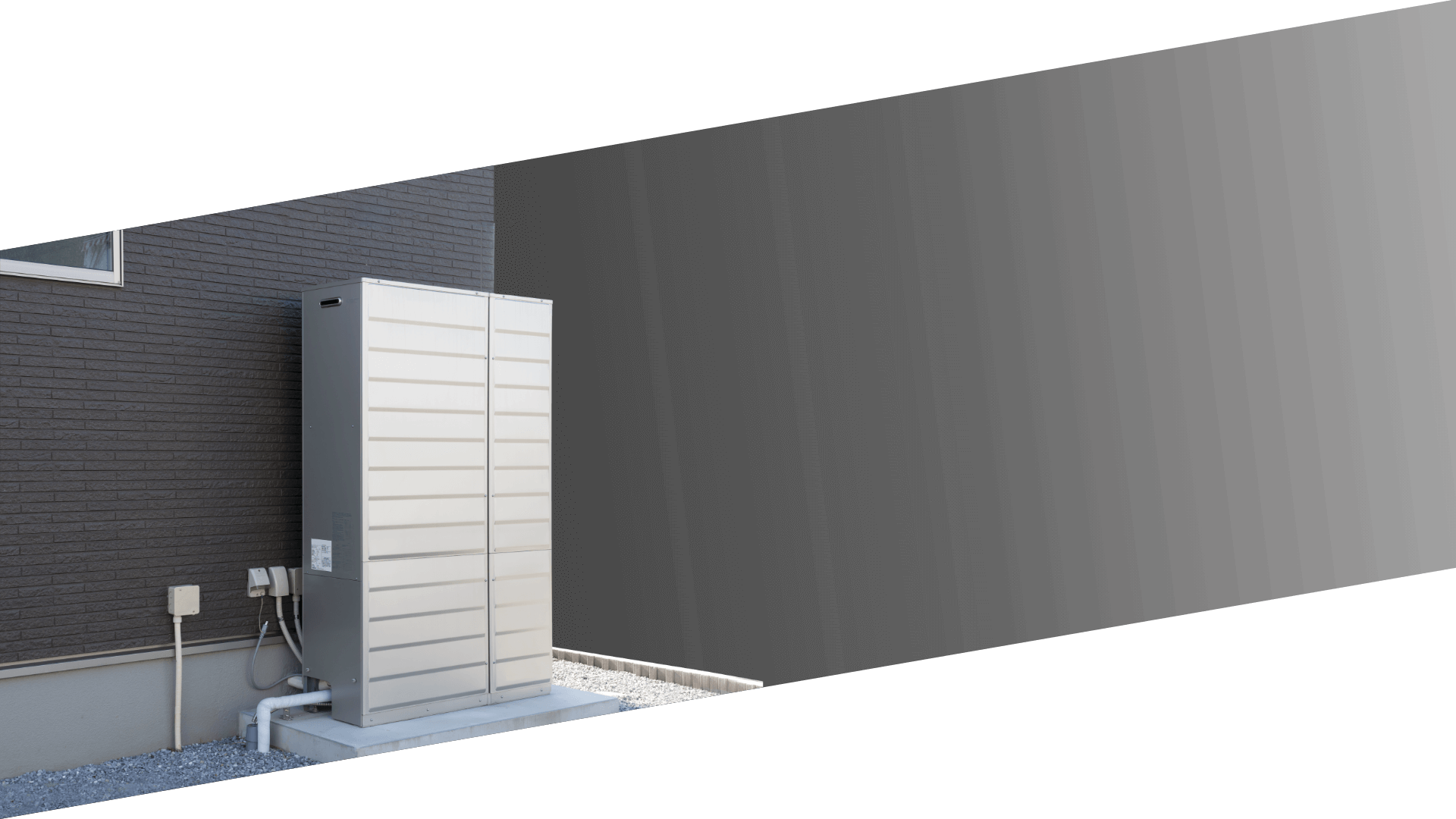

用途家庭用燃料電池（エネファーム）に。
小型ガス発電装置の燃焼効率を高めます。

分散型エネルギーシステムやエネルギーの有効利用が求められている現在。
家庭用燃料電池（エネファーム）など小型ガス発電装置の燃焼効率を
高めるために使われるブロワーを小型にすることで、
家庭用燃料電池の設置スペースの縮小とコストダウンを実現します。

用途睡眠時無呼吸症候群の
治療装置CPAP（シーパップ）に。
医療機器の小型化により、利便性を向上します。

睡眠時無呼吸症候群の治療であるCPAP（シーパップ）療法。家庭や外出先で空気を取り込む必要がある医療機器を小型化し、在宅医療などでも利便性を高めることができます。

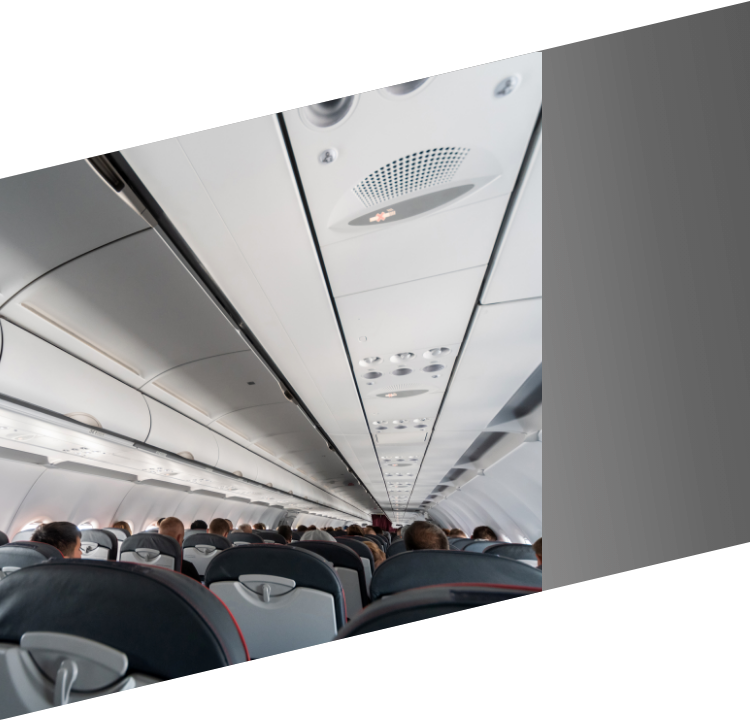

用途航空機などの空調システムに。
驚きの圧縮性能と燃焼効率。

圧縮空気の抽出量を減らすことができ、燃費効率が高まります。
航空機内の換気量を増やすことで、より快適で空気感染リスクの低い、より安全な空調環境を実現できます。
機内の空調システムに用いるコンプレッサーの台数を減らすことができ、航空機の製造コストの低減につながります。
コンプレッサーの長寿命化で保守費用を低減できます。

用途産業用ドローンの開発に。
揚力と推進力を劇的に向上させるパワフル回転。

高効率・高回転なモーターが、物流、点検、災害、測量、警備などの
産業用ドローンの飛行時間を延長させることが可能になります。

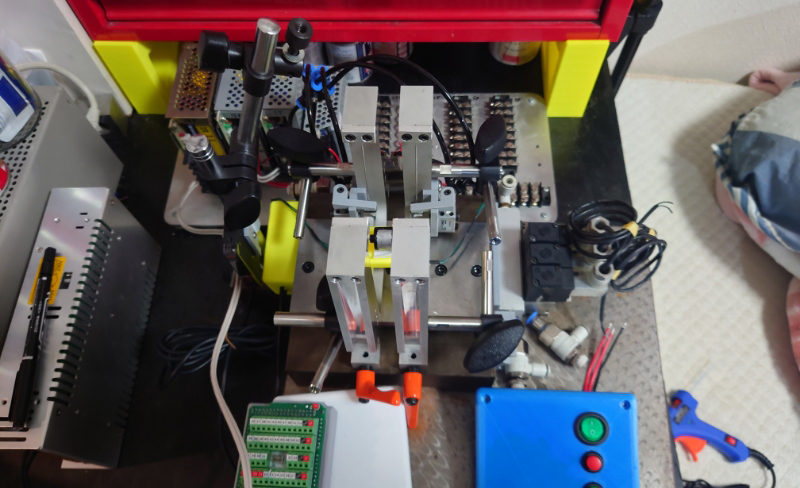

品質管理

JIS Q 9100

（航空宇宙）認証取得

JIS Q 9100

（航空宇宙）認証取得

とは

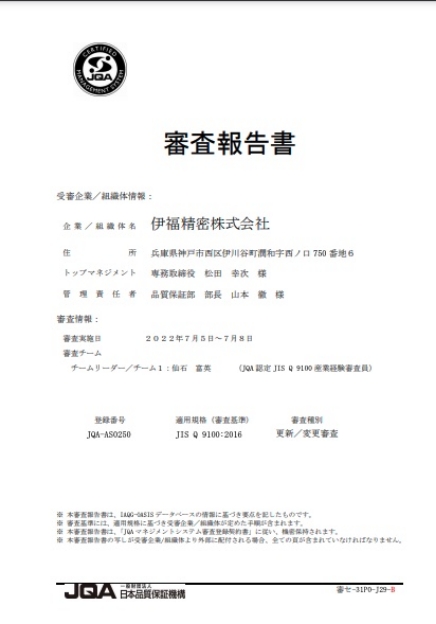

JIS Q 9100:2016とは
JIS Q 9100（航空宇宙・防衛産業に特化した品質マネジメントシステムに関する国際規格です。米国AS 9100や欧州EN 9100と同意であり、世界の航空宇宙・防衛産業でグローバルな部品調達基準として採用されています）この品質監査承認機関にて弊社の『金属３Dプリンターを用いたマイクロガスタービン用部品の試作製造』の審査・認定を取得する事ができました。これはこの度の弊社の取組事業全体が大きなグローバルな市場で一般的に活用され、公式に認知されている世界的製造者リストの「IAQG-OASIS：通称オアシス」と呼ばれるデータベースリストに登録されます。
